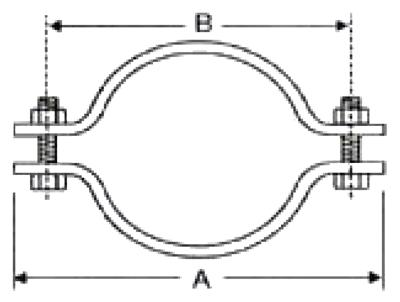

- Size Range : 1/2" Through 30" Pipe Sizes.
- Material : Carbon Steel
- Finish : Black.
- Ordering : Specify Finish; Model Number And Pipe Size.
- Function : Recommended For The Support And Stabilizing Of Vertical Pipe Runs. Overall Length Is Less Than A Riser Clamp.
Interested in this item or want more information?
Hours:
Phone: (586) 264 - 1962
Email: sales@rsdale.com
Can't find what you want? Give us a call and we can help you find it.
Details
Item | Pipe Size | Bolt Size |
Material Thickness | Material Size | Max. Recommended Load (At 650°F) | Max. Recommended Load (At 750°F) |
550 - 104 | 1/2 inches | 3/8 inches | 11 gauge | 1 inches | 500 lbs | 445 lbs |
550 - 106 | 3/4 inches | 3/8 inches | 11 gauge | 1 inches | 500 lbs | 445 lbs |
550 - 110 | 1 inches | 3/8 inches | 11 gauge | 1 inches | 500 lbs | 445 lbs |
550 - 112 | 1 1/4 inches | 3/8 inches | 11 gauge | 1 inches | 500 lbs | 445 lbs |
550 - 114 | 1 1/2 inches | 3/8 inches | 11 gauge | 1 inches | 800 lbs | 715 lbs |
550 - 120 | 2 inches | 1/2 inches | 3 gauge | 1 inches | 1040 lbs | 930 lbs |
550 - 124 | 2 1/2 inches | 1/2 inches | 3 gauge | 1 inches | 1040 lbs | 930 lbs |
550 - 130 | 3 inches | 1/2 inches | 3 gauge | 1 inches | 1040 lbs | 930 lbs |
550 - 134 | 3 1/2 inches | 1/2 inches | 3 gauge | 1 inches | 1040 lbs | 930 lbs |
550 - 140 | 4 inches | 5/8 inches | 3 gauge | 1 1/4 inches | 1040 lbs | 930 lbs |
550 - 150 | 5 inches | 5/8 inches | 3 gauge | 1 1/4 inches | 1040 lbs | 930 lbs |
550 - 160 | 6 inches | 3/4 inches | 3/8 inches | 1 1/2 inches | 1615 lbs | 1440 lbs |
550 - 180 | 8 inches | 3/4 inches | 3/8 inches | 1 1/2 inches | 1615 lbs | 1440 lbs |
550 - 1100 | 10 inches | 7/8 inches | 1/2 inches | 2 inches | 2490 lbs | 2220 lbs |
550 - 1120 | 12 inches | 7/8 inches | 1/2 inches | 2 inches | 2490 lbs | 2220 lbs |
550 - 1140 | 14 inches | 7/8 inches | 1/2 inches | 2 inches | 2490 lbs | 2220 lbs |
550 - 1160 | 16 inches | 7/8 inches | 1/2 inches | 2 1/2 inches | 2490 lbs | 2220 lbs |
550 - 1180 | 18 inches | 1 inches | 5/8 inches | 2 1/2 inches | 3060 lbs | 2730 lbs |
550 - 1200 | 20 inches | 1 1/8 inches | 5/8 inches | 2 1/2 inches | 3060 lbs | 2730 lbs |
550 - 1240 | 24 inches | 1 1/4 inches | 5/8 inches | 3 inches | 3060 lbs | 2730 lbs |
550 - 1300 | 30 inches | 1 1/2 inches | 3/4 inches | 4 inches | 4000 lbs | 3520 lbs |
Additional Information
Manufacturer: Globe Pipe Hanger Products
